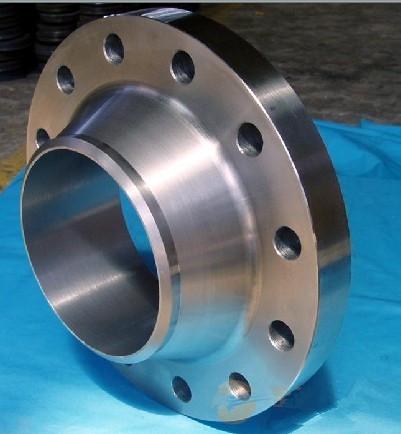

高壓自緊式法蘭由2個卡套、2個套節、1個密封環和4套螺栓組成，T型密封環由筋和唇組成，其材質的硬度，強度和綜合機械性能可以高于套節材料，高壓自緊式法蘭是靠T密封環的唇部的幾何彈性變形形成密封，屬于“硬密封”。

　　高壓自緊式法蘭關鍵部件為密封環，采用T型結構，巧妙的設計，使“筋”和“唇”兩部分結構分別發揮不同作用，“筋”承擔強度，“唇”承擔密封。 “筋”除了起到精準定位而使密封唇不致過度壓縮而形成失穩外，還與套節、卡套、管道形成一個整體，因筋的環面積總比所連接的管道截面積大，能夠把壓縮和彎矩載荷從一個套節傳到另一個套節，并同時承擔管系所能承受的極其嚴酷的荷載;“唇”與“套節”在兩次機械外力作用下，形成一個幾何變形彈性密封(第一次機械外力由螺栓緊固形成，第二次機械外力由管道內壓P形成)，此時，卡套成了主要受力元件(不同于傳統法蘭的主要受力元件是螺栓)，螺栓成了輔助受力元件，這種結構可以使其T型密封環在360°方向均勻受力。在外力作用下，T型密封環的“唇”與套節越壓越緊，形成自緊密封。

　　當螺栓緊固時，形成初始密封，管道內壓不斷升高或波動，T型密封環向外膨脹，T型臂(唇)彈性變化形成自緊式密封;在正常運行工況下，T型密封環在強大的套節保護作用下，360°方向均勻受力，不受其他外力的干擾，T型臂如同彈簧，在屈服極限范圍內，反復使用都非常有效。
